防冻排气阀的机构原理简介

来源:www.ykclt.com 发表时间:2021-02-24

  防冻排气阀通过管壳固定安装在水管道内,包括插入外壳并连接到管壳固定的阀体上,用中心孔固定在阀体内的环形盖端面上并贯穿阀体轴线的上下端面,阀轴顶部转动操作,底部固定锁紧螺母,防冻排气阀还包括设置在端面上的密封排气机构、设置在端面上的密封排气机构和固定在阀体下部内壁上的螺母驱动机构。

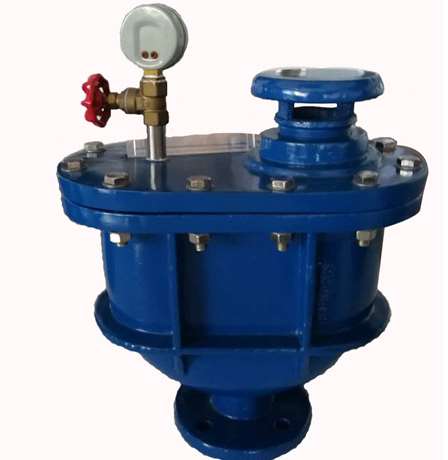

防冻排气阀的机构原理简介

  上密封排气机构包括固定在阀盖中心通孔外缘的阀座密封圈和自上而下设置在阀轴外侧的浮标和吸排气阀,吸排气阀与阀座密封圈形成密封副,阀座密封圈为带中心孔的环形结构,中心孔用于穿过阀轴,阀座密封圈通过密封圈和阀盖密封。

  浮筒为全封闭环形圆筒结构,浮筒上下端密封,中心用于穿过内孔的阀轴,并可在阀轴上上下滑动,浮标部分或全部浸入水中后,浮力大于自身重力,浮力与重力之差大于吸入阀和排气阀的重力,从而将吸、排气阀及阀座密封圈顶起,实现阀体上端的密封。

  下密封排气机构包括设置在阀轴下部和位于锁紧螺母上方的隔离/缓冲板,设置在阀体下方和隔离/缓冲板形成下密封槽的虎钳,下密封阀轴与隔离/缓冲板的中心孔之间有间隙,螺母与阀轴紧固。
