闸阀的特点和分类介绍

来源:www.ykclt.com 发表时间:2022-08-23

  闸阀的特点和分类介绍

  一、闸阀特点

  1)闸阀的优点:流体流动阻力小,开闭所需扭矩小,介质流量不受限制,无水冲击,车身结构简单,制造工艺好。

  2)闸阀的缺点:外观尺寸和安装高度大,所需的安装空间大,密封面相对摩擦,磨损大,甚至在高温下造成磨损;闸阀一般有两个密封面,研磨和维护增加了一些困难。闸阀被广泛使用。它通常用于大于或等于公称直径DN50的供水管道。

  二、闸阀分类

  根据连接方式,闸阀可分为螺纹闸阀、法兰闸阀和焊接闸阀。根据结构特点,可分为平行闸板和楔形闸板。根据阀门阀杆的结构,可分为明杆(升降杆)闸阀和暗杆(旋转杆)闸阀。

  1)开杆平行双闸板闸阀:开杆平行双闸板闸阀如图1所示,其闸板由两个对称平行放置的圆盘组成。当闸板下降时,两个闸板通过放置在闸板下部的顶楔向外膨胀,压在阀座上,使阀门关闭严密。当闸板上升时,楔子与圆盘分离,当圆盘上升到一定高度时,楔子由圆盘上的凸块支撑,并与闸板一起上升。阀门结构简单,密封面的加工、研磨、检修都比楔形闸阀简单,但密封性差,适用于压力不超过1.0MPa,温度不超过200℃的介质。

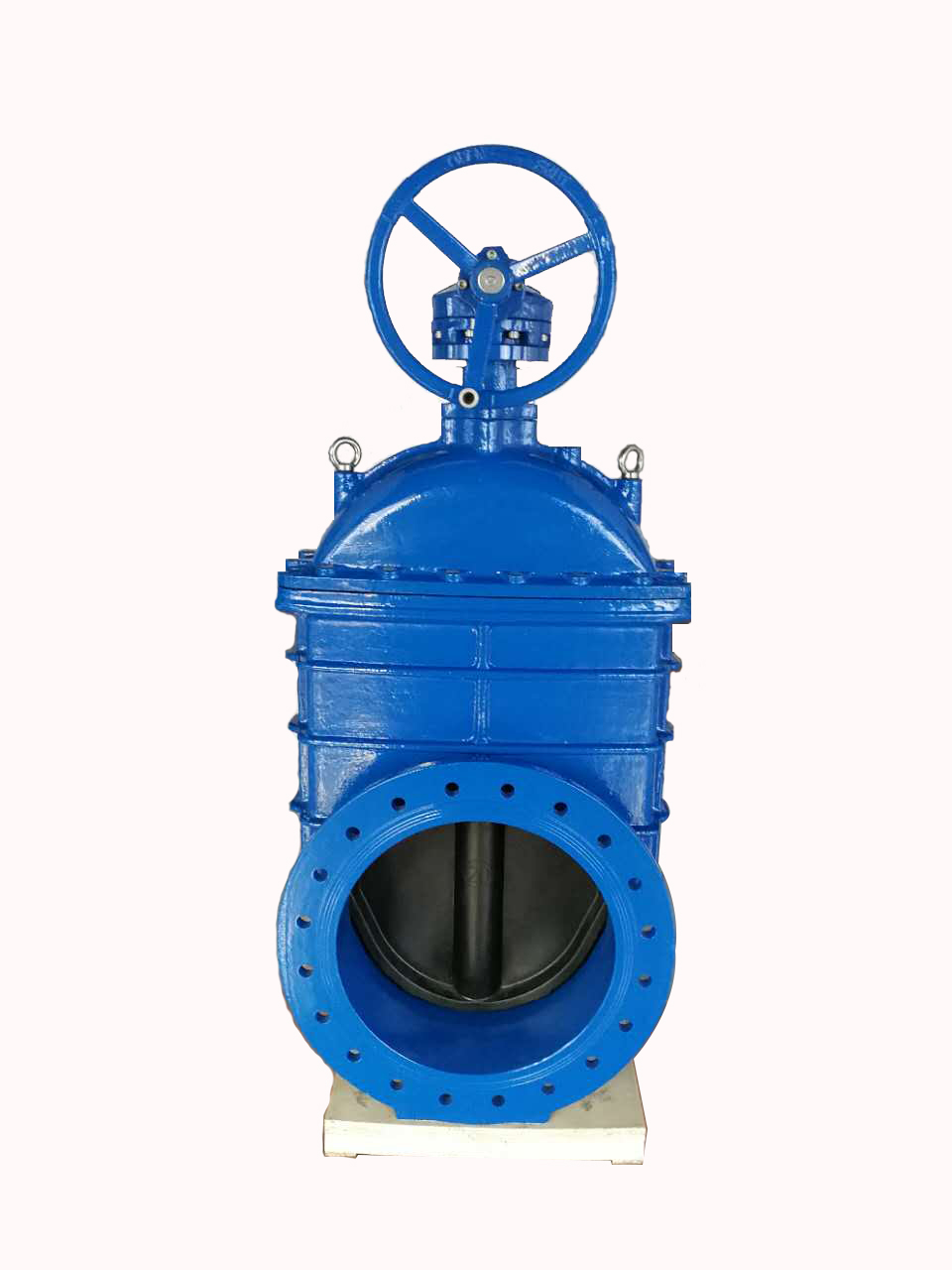

  2)暗杆楔形闸阀:图2显示了暗杆楔形闸阀。阀门的密封面倾斜,形成夹角。介质温度越高,夹角越大。机构结构简单,使用可靠,可产生小的弹性变形,增加关闭的严密性。

  在开杆闸阀中,阀杆的螺纹与带有手轮的套筒螺母相匹配。阀杆的下端有一个正方形的头,嵌入在闸板中。旋转手轮时,阀杆和闸板上下移动。打开时,阀杆伸出手轮。优点是阀门的开度可以从阀杆的外延长度来判断,阀杆与输送介质没有直接接触;缺点是阀门开启高度大,安装地点要有足够的阀杆伸出空间。

  在现场安装时,一定要注意这一点。暗杆闸阀的阀杆外螺纹与嵌入阀门的内螺纹相匹配,因此在旋转手轮时,阀杆旋转,使阀门内的闸板上下移动,而阀杆不能上下移动。暗杆闸阀安装占用空间小,输送介质与阀杆直接接触。阀门的开度不能通过阀杆来判断。无论是开杆闸阀还是暗杆闸阀,闸阀的安装都需要水平安装。阀杆垂直向上,不应倾斜,严禁向下安装阀杆。
